In che modo una piegatrice per tubi piatti trasforma la fabbricazione di tubi industriali?

1. Che cos'è esattamente una curvatubi per tubi piatti e come funziona?

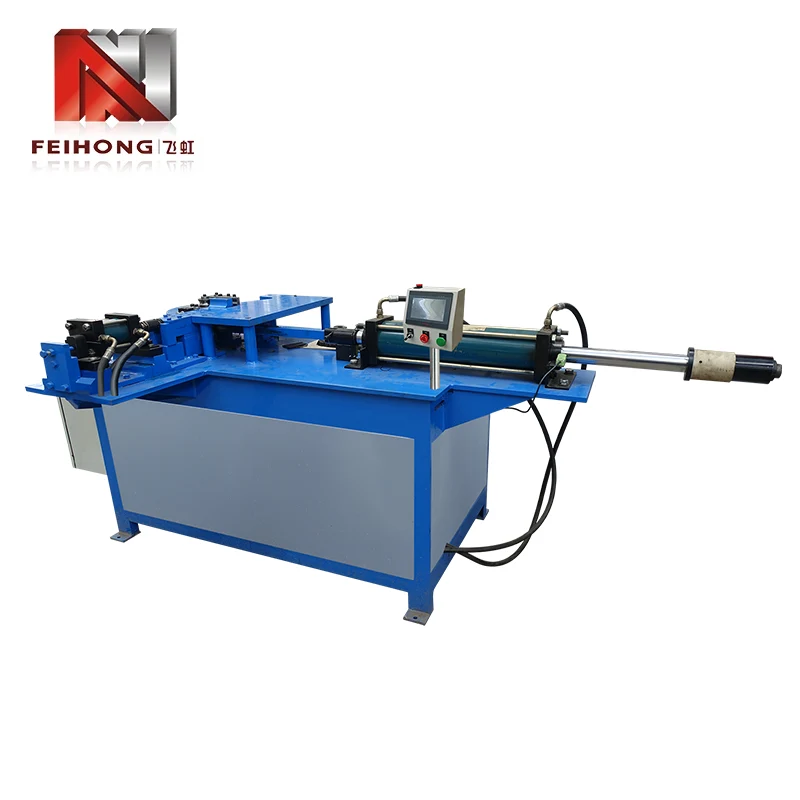

A Piegatubi piattiè una macchina specializzata progettata per piegare tubi rettangolari, quadrati o ovali lungo un unico piano senza collassare la sezione trasversale. A differenza delle piegatrici per tubi tondi che utilizzano mandrini e matrici raschianti per mantenere i profili circolari, la piegatura di tubi piatti richiede attrezzature attentamente abbinate che supportino le facce più larghe del tubo consentendo al tempo stesso ai bordi più stretti di deformarsi in modo controllabile. La sfida fondamentale sta nel gestire l’allungamento e la compressione differenziale che si verificano lungo la larghezza di una sezione piatta: la parete esterna si allunga mentre la parete interna si comprime e, senza un supporto adeguato, il tubo si deforma o si raggrinzisce.

Il principio di funzionamento è incentrato su tre elementi principali: la matrice di piegatura (o forma), la matrice di serraggio e la matrice di pressione. Il tubo viene fissato tra il morsetto e la matrice di piegatura, quindi ruotato attorno al raggio della matrice di piegatura. Per i profili piatti, la matrice di piegatura incorpora una scanalatura che si adatta alle dimensioni esterne del tubo, fornendo supporto laterale per evitare che le facce più larghe collassino verso l'interno. Alcune macchine avanzate impiegano anche amatrice del tergicristalloche scorre lungo il raggio interno del tubo per eliminare le pieghe, e amandrino(anche se meno comune per le sezioni piatte) può essere inserito per sostenere la cavità interna se il tubo è cavo. L'intero processo è generalmente azionato idraulicamente o elettricamente, con controlli CNC che consentono una precisa ripetibilità dell'angolo e sequenze di piegatura a più fasi.

Una delle caratteristiche distintive di aPiegatubi piattiè la sua capacità di produrre pieghe con una distorsione minima mantenendo tolleranze strette. Ciò è ottenuto attraversocompensazione controllata del ritorno elastico—la macchina si piega leggermente oltre l'angolo target, sapendo che il materiale si rilasserà di una quantità prevedibile. Le unità moderne integrano sensori che misurano gli angoli di piega effettivi in ​​tempo reale e regolano dinamicamente la posizione del pistone, garantendo che ciascuna parte corrisponda al modello CAD entro ±0,5 gradi. La combinazione di struttura robusta e controllo intelligente rende questa attrezzatura indispensabile per una fabbricazione di alta qualità.

2. Quali settori fanno maggiore affidamento sulla piegatura dei tubi piatti?

La piegatura dei tubi piatti non è un processo di nicchia: è integrato nelle catene di fornitura di numerose industrie pesanti. I seguenti settori dipendono daPiegatubi piattiattrezzature per produrre componenti strutturali ed estetici non realizzabili con tubi tondi.

• Settore automobilistico e trasporti:I telai del telaio, i roll-bar, le strutture dei sedili e i componenti del sistema di scarico utilizzano spesso tubi rettangolari o ovali. La piegatura piatta consente ai progettisti di massimizzare il rapporto resistenza/peso imballando i componenti in modo efficiente all'interno degli ingombri ridotti del veicolo.
• Edilizia e architettura:Corrimano, scale, montanti per facciate continue e facciate metalliche decorative presentano spesso sezioni rettangolari piegate. Il fascino visivo delle curve pulite e senza pieghe è fondamentale nelle applicazioni architettoniche.
• HVAC e ventilazione:Le condutture e i sistemi di trattamento dell'aria utilizzano tubi ovali piatti per mantenere un flusso d'aria elevato pur inserendosi in spazi poco profondi del soffitto. La piegatura di questi profili richiede un controllo preciso per evitare di restringere la sezione trasversale interna.
• Attrezzatura agricola:Le strutture di protezione antiribaltamento dei trattori (ROPS), i telai degli attrezzi e i perni di irrigazione utilizzano tutti tubi rettangolari piegati per garantire durevolezza e produzione economicamente vantaggiosa.
• Mobili e interni per ufficio:I moderni telai delle scrivanie, i sistemi di scaffalature e gli stand espositivi sfruttano le linee pulite dei tubi piatti piegati per ottenere un'estetica minimalista con un'elevata integrità strutturale.

In ciascuno di questi campi, la curvatubi per tubi piatti consente la libertà di progettazione, consentendo agli ingegneri di sostituire i giunti saldati con sezioni piegate continue che sono più resistenti, leggere e visivamente più accattivanti. La versatilità delle attrezzature fa sì che anche le officine su piccola scala possano produrre componenti di livello professionale per questi mercati esigenti.

3. Quali sono i principali tipi di curvatubi per tubi piatti oggi disponibili?

Le macchine piegatubi per tubi piatti sono classificate in base al metodo di attuazione, al sistema di controllo e alla configurazione degli utensili. La scelta del tipo giusto dipende dal volume di produzione, dal tipo di materiale e dalla complessità della piega. Di seguito è riportata una panoramica comparativa delle varianti più comuni.

Piegatrici manualisono preferiti dai dipartimenti di manutenzione e dalle istituzioni educative per il loro basso costo e semplicità.Macchine idraulicheoffrono un buon equilibrio tra potenza e convenienza, rendendoli il cavallo di battaglia di molte officine di fabbricazione.Piegatrici a trafilatura CNCrappresentano lo stato dell'arte, con la capacità di memorizzare centinaia di programmi e compensare automaticamente le variazioni dei materiali.Piegatrici a compressione, sebbene meno precisi, sono estremamente rapidi ed economici per la produzione in serie di curve semplici in tubi a pareti sottili.

Oltre a queste quattro categorie, esistono anche macchine ibride che combinano la potenza idraulica con il controllo CNC, offrendo il meglio di entrambi i mondi. Quando si seleziona un tipo, è essenziale considerare non solo il carico di lavoro attuale ma anche il potenziale di espansione futura in geometrie più complesse.

4. In che modo la selezione del materiale influisce sul processo di piegatura?

Il materiale del tubo è probabilmente il fattore più critico che influenza la qualità della piegatura. Diverse leghe mostrano diversi gradi di duttilità, ritorno elastico e incrudimento, tutti fattori che devono essere presi in considerazione nella configurazione di piegatura. Di seguito è riportata una ripartizione dei materiali comuni e le loro caratteristiche di piegatura.

Acciaio dolce

Materiale più tollerante; offre una buona duttilità e un ritorno elastico prevedibile. Adatto per la maggior parte delle operazioni di piegatura generiche senza precauzioni particolari.

Acciaio bassolegato ad alta resistenza (HSLA).

Richiede forze di flessione più elevate e presenta un maggiore ritorno elastico. La compensazione CNC è fortemente consigliata per mantenere la precisione dell'angolo.

Acciaio inossidabile (austenitico)

Indurisce rapidamente, il che può portare a fessurazioni se il raggio di curvatura è troppo stretto. Utilizzare velocità del pistone più basse, lubrificazione adeguata e utensili lucidati per ridurre l'attrito.

Leghe di alluminio (5xxx, 6xxx)

Leggero e resistente alla corrosione, ma soggetto a grinze e screpolature. Sono essenziali raggi di curvatura più ampi (3‑5× larghezza del tubo) e un'attenta regolazione delle distanze.

Rame e ottone

Altamente duttile e facile da piegare, ma le superfici morbide si rovinano facilmente. Gli stampi con finitura fine e il corretto gioco prevengono grippaggi e difetti superficiali.

Oltre alla lega, anche lo spessore della parete gioca un ruolo fondamentale. Muri più spessi forniscono una maggiore resistenza al collasso ma richiedono un tonnellaggio maggiore. I tubi a parete sottile sono soggetti a deformazione sul raggio interno e possono richiedere mandrini interni o matrici raschianti specializzate. Una regola generale è che lo spessore della parete dovrebbe essere almeno il 5% della larghezza del tubo per ottenere una flessione affidabile senza supporto interno.

5. Quali specifiche chiave dovresti valutare quando scegli una curvatubi per tubi piatti?

Selezionare la macchina giusta implica molto più che semplicemente abbinare la dimensione massima del tubo. Una valutazione completa dovrebbe coprire i seguenti parametri, ciascuno dei quali ha un impatto diretto sulle prestazioni e sulla longevità.

1. Capacità massima di piegatura:Ciò include la larghezza, l'altezza e lo spessore della parete del tubo che la macchina può gestire. Scegli sempre una macchina con una capacità superiore di almeno il 20% rispetto al pezzo più grande previsto per tenere conto delle variazioni dei materiali e delle richieste impreviste.
2. Raggio minimo di piegatura:Espresso come multiplo della larghezza del tubo (ad esempio, 2×W). Raggi più stretti richiedono utensili più sofisticati e una maggiore rigidità della macchina. Per la maggior parte delle applicazioni, un raggio di 3×W è un punto di partenza sicuro.
3. Intervallo dell'angolo di piegatura:La maggior parte delle macchine può piegarsi da 0° a 180°, ma alcune unità specializzate offrono fino a 220° per applicazioni di piegatura eccessiva. Assicurarsi che la macchina possa raggiungere gli angoli necessari senza interferenze con gli utensili.
4. Velocità del ciclo:Misurato in secondi per piega, ciò influisce sulla produttività. Le macchine idrauliche tipicamente eseguono un ciclo in 5-15 secondi, mentre le unità servoelettriche possono raggiungere 2-5 secondi per piccole sezioni.
5. Sistema di controllo:PLC base vs. CNC completo con programmazione touchscreen. Il CNC offre una maggiore flessibilità ma comporta un costo iniziale più elevato e una curva di apprendimento più ripida.
6. Compatibilità degli strumenti:Controllare se la macchina utilizza utensili standard del settore o design proprietari. Gli utensili standardizzati riducono i tempi di consegna e i costi per la sostituzione degli stampi.
7. Requisiti di alimentazione:Le macchine idrauliche necessitano di un'unità di potenza dedicata (spesso 15‑75 kW), mentre le macchine elettriche funzionano con alimentazioni trifase standard. Considera l'infrastruttura elettrica della tua struttura.

Una macchina ben scelta non solo soddisferà le esigenze di produzione attuali, ma soddisferà anche la crescita futura della complessità delle parti e della diversità dei materiali. È saggio coinvolgere sia gli ingegneri di produzione che il personale di manutenzione nel processo di selezione per garantire che l'attrezzatura scelta sia in linea con le realtà operative.

6. Quali sono i difetti di piegatura più comuni dei tubi piatti e come possono essere prevenuti?

Anche con una curvatubi per tubi piatti di alta qualità, possono verificarsi difetti a causa di una configurazione errata, di utensili usurati o di incoerenze dei materiali. Comprendere queste modalità di fallimento è il primo passo verso la prevenzione. Di seguito sono riportati i problemi riscontrati più frequentemente e le relative soluzioni.

• Rughe sul radio interno:Si verifica quando la parete interna si comprime più velocemente di quanto il materiale possa accogliere. Causato da una pressione insufficiente sulla matrice raschiante o da un raggio di curvatura troppo stretto per lo spessore della parete.Prevenzione:Aumentare la forza della matrice raschiante, utilizzare un raggio maggiore o aggiungere un mandrino per supportare la parete interna.
• Collasso trasversale (appiattimento):Le ampie facce del tubo si incurvano verso l'interno, perdendo l'integrità strutturale. Comune con tubi a parete sottile o quando la matrice di piegatura non fornisce un supporto laterale adeguato.Prevenzione:Utilizzare uno stampo che si adatti maggiormente alle dimensioni esterne del tubo e considerare uno stampo a pressione che spinga attivamente contro la parete esterna durante la piegatura.
• Variazione del ritorno elastico:Un ritorno elastico incoerente porta a parti che non soddisfano l'angolo target, soprattutto quando si piegano acciai ad alta resistenza o alluminio.Prevenzione:Implementa la piegatura eccessiva CNC con feedback dell'angolo in tempo reale. Inoltre, assicurarsi che il materiale provenga da un unico lotto con proprietà meccaniche coerenti.
• Graffi e irritazioni superficiali:I graffi si verificano quando il tubo scivola contro la matrice di piegatura o il raschiatore. L'usura è particolarmente problematica con l'alluminio e l'acciaio inossidabile.Prevenzione:Utilizzare utensili lucidati, applicare lubrificante appropriato e mantenere uno spazio adeguato per ridurre l'attrito.
• Torsione o ritorno elastico nel piano:Il tubo potrebbe ruotare leggermente fuori dal piano di piegatura, risultando in una parte attorcigliata. Ciò è spesso dovuto a una pressione di serraggio non uniforme o a utensili disallineati.Prevenzione:Controllare l'allineamento della matrice del morsetto e assicurarsi che il tubo sia posizionato esattamente prima di ogni curvatura.

L'ispezione regolare degli utensili e la calibrazione periodica dei sensori angolari della macchina possono individuare molti di questi problemi prima che si traducano in parti scartate. Documentare i parametri per ogni configurazione riuscita aiuta anche a risolvere i problemi delle esecuzioni future.

7. Come dovrebbe essere mantenuta una curvatubi per tubi piatti per garantire l'affidabilità a lungo termine?

Una corretta manutenzione è essenziale per preservare la precisione e la durata di una curvatubi per tubi piatti. Un regime proattivo non solo riduce i tempi di inattività, ma garantisce anche una qualità di piegatura costante. Per la maggior parte delle macchine idrauliche e CNC si consiglia il seguente approccio passo passo.

1. Ispezione visiva quotidiana:Verificare la presenza di perdite di fluido idraulico, bulloni allentati e segni di usura sugli stampi di bloccaggio e piegatura. Pulisci l'area di lavoro e rimuovi eventuali trucioli o detriti metallici.
2. Lubrificazione delle parti mobili:Applicare il grasso o l'olio specificato dal produttore a tutti i punti di articolazione, alle guide di scorrimento e al mandrino della matrice di piegatura. Un eccessivo ingrassaggio può attirare lo sporco, quindi utilizzare solo la quantità consigliata.
3. Manutenzione del fluido idraulico:Monitorare i livelli del fluido e sostituire il filtro agli intervalli specificati nel manuale. Il fluido contaminato è una delle principali cause di guasto di valvole e pompe.
4. Calibrazione dei sensori angolari:Utilizzare un goniometro di precisione o un misuratore angolare digitale per verificare la precisione dell'angolo di piegatura della macchina. Ricalibrare se le deviazioni superano ±0,3°.
5. Ispezione del raschiatore e degli stampi di pressione:Verificare la presenza di rigature o deformazioni. Le matrici usurate devono essere riaffilate o sostituite per evitare grinze e danni alla superficie.
6. Controllo dell'impianto elettrico:Per le macchine CNC, verificare che tutti i cavi siano fissati, che gli arresti di emergenza funzionino correttamente e che il pannello di controllo non visualizzi codici di errore.
7. Servizio completo annuale:Coinvolgere un tecnico certificato per eseguire una revisione completa, comprese le guarnizioni dei cilindri idraulici, l'usura della pompa e gli aggiornamenti del software.

Mantenere un registro dettagliato di tutte le attività di manutenzione, compresi i cambi dell'olio, la sostituzione degli stampi e le calibrazioni, aiuta a prevedere i modelli di usura e a programmare i tempi di fermo in modo efficiente. Una curvatubi per tubi piatti ben mantenuta può garantire decenni di servizio affidabile.

8. Cosa riserva il futuro alla tecnologia di piegatura dei tubi piatti?

L'evoluzione della piegatura dei tubi piatti è guidata dalla richiesta di maggiore efficienza, precisione e sostenibilità. I concetti di Industria 4.0 vengono sempre più integrati nelle macchine piegatrici, consentendo la raccolta di dati in tempo reale e la manutenzione predittiva. I sensori integrati negli utensili monitorano l'usura e le variazioni di forza, fornendo informazioni a un sistema centrale in grado di consigliare automaticamente i parametri di piegatura ottimali.

Un'altra tendenza emergente è l'uso diazionamenti servoelettriciinvece dell'idraulica tradizionale. Questi sistemi consumano meno energia, producono meno rumore e offrono una maggiore precisione di posizionamento. Sono particolarmente interessanti per i produttori che mirano a ridurre la propria impronta di carbonio. Inoltre,produzione additivasta iniziando a influenzare la progettazione degli utensili: gli stampi stampati in 3D con canali di raffreddamento conformi possono migliorare la gestione termica durante la piegatura ad alta velocità.

Anche l’intelligenza artificiale si sta facendo strada nel sequenziamento delle curve. Gli algoritmi di intelligenza artificiale possono analizzare le proprietà dei materiali e la storia di ciascun lotto di tubi per prevedere il ritorno elastico con una precisione senza precedenti, riducendo il tasso di scarto e i tempi di configurazione. Inoltre,robot collaborativi(cobot) vengono abbinati a piegatrici di tubi piatti per automatizzare il carico e lo scarico, consentendo agli operatori umani di concentrarsi sul controllo di qualità e sull'ottimizzazione del processo.

Mentre l'industria si muove versogemelli digitali—repliche virtuali della cella di piegatura fisica: gli ingegneri saranno in grado di simulare interi cicli di produzione prima che un singolo tubo venga piegato. Questa capacità ridurrà drasticamente il tempo che intercorre tra la progettazione e la parte finita, rendendo la fabbricazione personalizzata efficiente quasi quanto la produzione di massa. Il futuro della curvatura dei tubi piatti è senza dubbio smart, connesso e sempre più autonomo.
