Perché l'alimentatore per tubi è il fattore indiscusso delle linee di produzione automatizzate di tubi?

1. Definire il tubo di alimentazione e il suo ruolo nella produzione moderna

ILAlimentatore per tubiè un'apparecchiatura specializzata progettata per fornire automaticamente o semiautomaticamente materiali tubolari, come tubi in rame, tubi in ferro, tubi in alluminio e tubi in acciaio inossidabile, a macchinari di lavorazione a valle, tra cui macchine da taglio, presse di formatura e apparecchiature di saldatura. Fondamentalmente, l'alimentatore tubi funge da interfaccia critica tra lo stoccaggio delle materie prime e il processo di produzione, garantendo che i tubi vengano presentati alle apparecchiature di lavorazione con l'orientamento, la spaziatura e la velocità corretti per mantenere un flusso di produzione continuo ed efficiente.

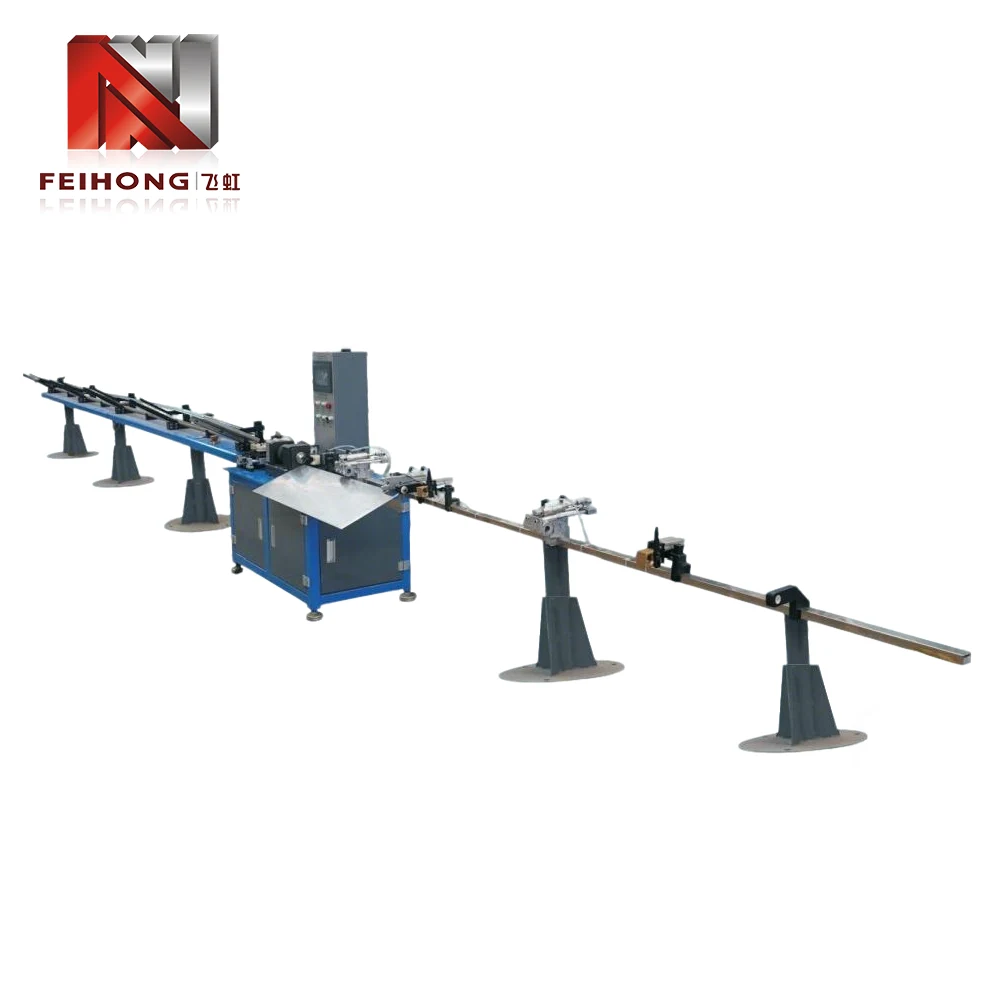

Un alimentatore per tubi completamente automatico integrato con una macchina da taglio ad alta velocità in un ambiente di produzione moderno.

Negli ambienti di produzione tradizionali, l'alimentazione dei tubi era un'operazione manuale: gli operatori prelevavano i singoli tubi, li posizionavano nella macchina di taglio o di lavorazione e rimuovevano i pezzi finiti. Questo approccio non solo richiedeva molto lavoro, ma introduceva anche una significativa variabilità nella velocità e nella qualità della produzione. L'alimentatore a tubi elimina queste inefficienze automatizzando il processo di movimentazione dei materiali, consentendo un'alimentazione coerente e ripetibile che supporta la produzione di volumi elevati con un intervento umano minimo.

L'importanza del distributore di tubi va oltre il semplice risparmio di manodopera. Nella produzione moderna, dove dominano la produzione just-in-time e i principi della produzione snella, la capacità di mantenere un flusso costante e ininterrotto di materiale verso le apparecchiature di lavorazione è essenziale per ottenere una produttività ottimale. L'alimentatore tubi raggiunge questo obiettivo attraverso una combinazione di precisione meccanica, controllo elettronico e rilevamento intelligente, che lo rendono una pietra angolare delle linee automatizzate di lavorazione dei tubi in diversi settori.

2. L'evoluzione tecnologica delle apparecchiature di alimentazione dei tubi

Il viaggio dalla movimentazione manuale dei tubi ai sofisticati alimentatori di tubi di oggi riflette la traiettoria più ampia dell'automazione industriale. Comprendere questa evoluzione fornisce un contesto essenziale per apprezzare le capacità dei moderni sistemi di alimentazione dei tubi.

2.1 L’era della movimentazione manuale dei tubi

Agli albori della lavorazione di tubi e tubature, tutta la movimentazione dei materiali veniva eseguita manualmente. I lavoratori recuperavano i singoli tubi dalle scaffalature di stoccaggio, li trasportavano alle macchine da taglio o formatura e li inserivano manualmente nelle apparecchiature di lavorazione. Questo approccio era intrinsecamente limitato da fattori umani: stanchezza, incoerenza e incapacità di mantenere una velocità di alimentazione costante durante i lunghi turni. Inoltre, la movimentazione manuale comportava notevoli rischi per la sicurezza, in particolare quando si lavorava con tubi pesanti o con bordi taglienti.

2.2 L'introduzione dei sistemi di alimentazione meccanizzati

I primi sistemi di alimentazione meccanizzati apparvero a metà del XX secolo, in genere utilizzando semplici trasportatori a rulli o meccanismi azionati da catene per spostare i tubi lungo una linea di produzione. Questi primi sistemi riducevano lo sforzo manuale ma richiedevano comunque l'intervento dell'operatore per il caricamento e il posizionamento. Mancavano di un controllo preciso sulla lunghezza e sui tempi di avanzamento, limitando la loro efficacia per applicazioni ad alta precisione.

2.3 L'ascesa dei tubi alimentatori controllati dal computer

Con l'avvento dei controllori logici programmabili (PLC) e della tecnologia dei servomotori negli anni '80 e '90, gli alimentatori di tubi hanno subito una trasformazione drammatica. I sistemi controllati da computer potrebbero regolare con precisione la lunghezza, la velocità e l’accelerazione dell’alimentazione, consentendo il posizionamento coerente dei tubi per le operazioni di taglio o formatura. L'integrazione delle interfacce uomo-macchina (HMI) ha consentito agli operatori di impostare facilmente i parametri e monitorare le prestazioni, riducendo i tempi di configurazione e migliorando l'efficacia complessiva delle apparecchiature.

2.4 Il moderno alimentatore per tubi: intelligenza e connettività

Gli odierni alimentatori di tubi sono dispositivi altamente sofisticati che incorporano sensori, registrazione dati e protocolli di comunicazione per l'integrazione con i sistemi di automazione a livello di fabbrica. I moderni alimentatori per tubi possono adattarsi automaticamente alle variazioni del diametro del tubo, dello spessore delle pareti e della composizione del materiale, garantendo prestazioni di alimentazione ottimali in condizioni mutevoli. Sono inoltre dotati di funzionalità di manutenzione predittiva, che avvisano gli operatori di potenziali problemi prima che causino tempi di inattività.

Questa evoluzione ha reso il tubo alimentatore un fattore fondamentale per la produzione avanzata, consentendo alle aziende di ottenere tassi di produzione più elevati, migliore qualità e maggiore flessibilità nel rispondere alle richieste dei clienti.

3. Componenti principali e principi operativi

Comprendere l'architettura interna di un alimentatore per tubi è essenziale per selezionare l'attrezzatura giusta per una determinata applicazione e per una manutenzione e una risoluzione dei problemi efficaci. Anche se i design variano tra i produttori, la maggior parte degli alimentatori di tubi condivide un set comune di componenti principali.

3.1 Meccanismo di caricamento

Il meccanismo di caricamento è responsabile della ricezione dei tubi grezzi da un rack di stoccaggio o di un trasportatore e della loro presentazione al sistema di alimentazione. A seconda del modello, il caricamento può essere manuale, semiautomatico o completamente automatico. I sistemi di caricamento automatico utilizzano spesso un dispositivo di sollevamento che solleva un fascio di tubi e consente loro di rotolare individualmente su un binario di alimentazione.

3.2 Sistema di azionamento dell'alimentazione

Il sistema di azionamento dell'alimentazione sposta il tubo in avanti verso la stazione di lavorazione. Ciò comporta tipicamente una serie di rulli motorizzati o una disposizione di rulli di presa azionati da un servomotore. Il servomotore fornisce un controllo preciso sulla velocità e sulla lunghezza di avanzamento, consentendo all'alimentatore tubi di adattarsi a diametri di tubo variabili e requisiti di lavorazione.

3.3 Componenti di guida e allineamento

Per garantire che il tubo entri correttamente nella macchina di lavorazione, l'alimentatore tubi incorpora rulli di guida, piastre di allineamento laterale e dispositivi di raddrizzamento. Questi componenti prevengono distorsioni, piegature o disallineamenti che potrebbero portare a difetti di lavorazione.

3.4 Sistema di controllo

I moderni alimentatori per tubi sono dotati di un controller logico programmabile (PLC) e di un touchscreen HMI di facile utilizzo. Il sistema di controllo gestisce i parametri di alimentazione, monitora i sensori e comunica con le apparecchiature a monte e a valle. Molti sistemi includono anche funzionalità di monitoraggio remoto per la gestione centralizzata della produzione.

3.5 Sensori e dispositivi di feedback

Una gamma di sensori, tra cui interruttori di prossimità, sensori fotoelettrici ed encoder, forniscono feedback in tempo reale sulla posizione del tubo, sulla lunghezza di alimentazione e sullo stato del sistema. Questo feedback consente il controllo a circuito chiuso, garantendo una precisione di alimentazione costante e il rilevamento precoce delle anomalie.

Insieme, questi componenti formano un sistema robusto in grado di gestire un'ampia varietà di dimensioni e materiali di tubi mantenendo elevati livelli di precisione e affidabilità.

4. Alimentatori per tubi completamente automatici e semiautomatici

Gli alimentatori di tubi sono generalmente classificati in due tipi: completamente automatici e semiautomatici. La scelta tra queste configurazioni dipende dal volume di produzione, dalla disponibilità di manodopera e da considerazioni di budget.

4.1 Alimentatori di tubi completamente automatici

Gli alimentatori di tubi completamente automatici richiedono un intervento minimo da parte dell'operatore. Sono dotati di caricamento automatico da magazzino o fascio, alimentazione continua dei singoli tubi ed espulsione automatica dei pezzi finiti. Questi sistemi sono ideali per ambienti di produzione ad alto volume in cui coerenza e velocità sono fondamentali. Il ruolo dell'operatore è limitato al monitoraggio del sistema, alla regolazione dei parametri tramite l'HMI e al rifornimento di materie prime.

Gli alimentatori avanzati completamente automatici possono anche integrarsi con apparecchiature a valle come smussatrici, unità di filettatura e stazioni di saldatura, creando una cella di produzione completamente automatizzata.

4.2 Alimentatori di tubi semiautomatici

Gli alimentatori di tubi semiautomatici richiedono che un operatore carichi manualmente ciascun tubo nel meccanismo di alimentazione. L'alimentatore poi si occupa del posizionamento preciso e dell'avanzamento del tubo verso la stazione di lavorazione. Questo tipo di alimentatore è adatto per la produzione di volumi inferiori o per applicazioni in cui i tubi sono disponibili in lunghezze o dimensioni variabili difficili da automatizzare. Gli alimentatori semiautomatici sono in genere più convenienti e più facili da mantenere rispetto alle unità completamente automatiche.

4.3 Confronto delle capacità

La tabella seguente riassume le principali differenze tra le due tipologie:

Entrambi i tipi trovano il loro posto nella produzione moderna e la decisione spesso dipende da un'attenta analisi dei requisiti di produzione e del rendimento dell'efficienza operativa.

5. Compatibilità dei materiali e ambito di applicazione

ILAlimentatore per tubiè progettato per gestire un ampio spettro di materiali tubolari, rendendolo versatile in più settori.

5.1 Tipi di materiali

Gli alimentatori per tubi sono comunemente utilizzati con:

• Tubi di rame:Utilizzato nei sistemi HVAC, idraulici e di refrigerazione
• Tubi in acciaio (carbonio, inossidabile, zincato):Utilizzato nell'edilizia, nei sistemi di scarico automobilistici e nelle applicazioni strutturali
• Tubi in alluminio:Utilizzato nel settore aerospaziale, negli scambiatori di calore automobilistici e nelle strutture leggere
• Tubi in plastica e compositi:Utilizzato nei processi chimici e nelle telecomunicazioni
• Tubi in lega:Utilizzato in applicazioni ad alta temperatura e alta pressione

L'alimentatore per tubi deve essere dotato di componenti di presa e guida adeguati per adattarsi alla finitura superficiale, alla durezza e al peso del materiale specifico da lavorare.

5.2 Intervalli di diametro e lunghezza del tubo

I moderni alimentatori di tubi sono disponibili in varie dimensioni, con capacità che vanno dai tubi di piccolo diametro (6 mm) ai tubi di grande diametro (fino a 150 mm o più). Anche la lunghezza di alimentazione è regolabile, con alcuni sistemi in grado di alimentare lunghezze superiori a 10 metri.

5.3 Industrie applicative chiave

La versatilità dei tubi alimentatori li rende indispensabili nei seguenti settori:

• Automotive:Produzione di tubi di scarico, tubi freno, tubi carburante e tubi strutturali
• HVAC e refrigerazione:Produzione di scambiatori di calore, batterie di condensatori e linee frigorifere
• Edilizia e infrastrutture:Realizzazione di ponteggi, corrimano e supporti strutturali
• Aerospaziale:Produzione di tubi idraulici, linee carburante e componenti strutturali
• Energia rinnovabile:Produzione di telai di pannelli solari, parti strutturali di turbine eoliche e tubazioni geotermiche

Ogni settore pone requisiti specifici al distributore di tubi, come il funzionamento ad alta velocità per le linee automobilistiche o l'estrema precisione per le applicazioni aerospaziali. Il design modulare dei moderni alimentatori di tubi consente loro di essere personalizzati per queste diverse esigenze.

6. Integrazione con sistemi di taglio e formatura

Un alimentatore a tubo raramente funziona in modo isolato; in genere fa parte di una linea di produzione che comprende apparecchiature di taglio, formatura, smussatura o saldatura. Una corretta integrazione è fondamentale per ottenere un flusso di materiale senza soluzione di continuità e massimizzare la produttività complessiva.

6.1 Sincronizzazione con macchine da taglio

In una tipica linea di taglio, l'alimentatore per tubi fa avanzare il tubo fino a una lunghezza predeterminata, quindi si ferma mentre una macchina da taglio, spesso una sega circolare o un dispositivo di taglio laser ad alta velocità, esegue il taglio. L'alimentatore quindi avanza al segmento successivo. Questa operazione sincrona richiede una comunicazione precisa tra il controller dell'alimentatore e il sistema di controllo della macchina da taglio, spesso tramite un'interfaccia bus di campo come Profinet o EtherCAT.

6.2 Coordinamento con le attrezzature di formatura e finitura

Per le applicazioni che richiedono la piegatura, la svasatura o la filettatura del tubo, l'alimentatore del tubo deve consegnare il tubo alla stazione di formatura nell'orientamento corretto e al momento giusto. I sistemi avanzati incorporano un posizionamento servocontrollato in grado di ruotare il tubo ad un angolo specifico prima che entri nello stampo di formatura, consentendo operazioni complesse in più fasi.

6.3 Integrazione con impilatori e trasportatori

Dopo la lavorazione, i tubi finiti vengono generalmente rimossi da un impilatore o da un sistema di trasporto. Il sistema di controllo dell'alimentatore del tubo può coordinarsi con questi dispositivi a valle per garantire un passaggio regolare ed evitare colli di bottiglia.

6.4 Ruolo dell'interfaccia uomo-macchina (HMI)

L'HMI funge da punto centrale per la configurazione e il monitoraggio dell'intero sistema integrato. Gli operatori possono inserire le lunghezze di taglio, le velocità di avanzamento e altri parametri desiderati e l'HMI visualizza lo stato in tempo reale, gli allarmi e i conteggi di produzione. Le moderne HMI spesso includono interfacce touch-screen e grafica intuitiva, semplificando il funzionamento e riducendo la curva di apprendimento per i nuovi operatori.

7. Considerazioni su manutenzione, affidabilità e operazioni

Per garantire una lunga durata e prestazioni costanti, è essenziale una manutenzione regolare del tubo alimentatore. Si consigliano le seguenti pratiche:

7.1 Programma di manutenzione preventiva

Un programma strutturato di manutenzione preventiva dovrebbe includere:

• Controlli giornalieri:Ispezionare le condizioni del rullo, verificare la presenza di rumori o vibrazioni insoliti e verificare le letture dell'HMI
• Manutenzione settimanale:Lubrificare le parti mobili, pulire i sensori e verificare l'allineamento dei componenti di guida
• Ispezioni mensili:Controllare la tensione della cinghia o della catena, testare le funzioni di arresto di emergenza e rivedere la cronologia degli allarmi
• Revisione trimestrale:Eseguire un'ispezione approfondita di servomotori, riduttori e connessioni del sistema di controllo
• Revisione annuale:Sostituire le parti soggette ad usura come rulli, cuscinetti e cinghie di trasmissione e ricalibrare i dispositivi di feedback

7.2 Problemi comuni e risoluzione dei problemi

Alcuni problemi operativi tipici includono:

• Lunghezza di alimentazione incoerente:Spesso causato dal disallineamento dell'encoder, dallo slittamento dei rulli o dai componenti di trasmissione usurati
• Segni sulla superficie del tubo:Derivante da rulli guida sporchi o danneggiati
• Disallineamento del tubo in ingresso alla macchina di lavorazione:Di solito a causa di guide usurate o regolazione errata
• Errori di comunicazione tra alimentatore e macchina da taglio:Solitamente risolto controllando i cavi e i parametri del programma PLC

7.3 Caratteristiche di sicurezza

I moderni alimentatori di tubi sono dotati di molteplici funzioni di sicurezza, tra cui barriere fotoelettriche, pulsanti di arresto di emergenza e interblocchi di sicurezza che impediscono il funzionamento quando le protezioni sono aperte. Una formazione adeguata su questi sistemi di sicurezza è essenziale per tutti gli operatori.

7.4 Massimizzare il tempo di attività e l'affidabilità

Per massimizzare l'affidabilità, i produttori consigliano di utilizzare pezzi di ricambio originali, di tenere una scorta di ricambi critici e di mantenere un ambiente di lavoro pulito. Inoltre, gli aggiornamenti software forniti dal produttore dell'apparecchiatura possono migliorare le prestazioni e aggiungere nuove funzionalità.
