Saldatrice a punti con resistenza all'accumulo di energia

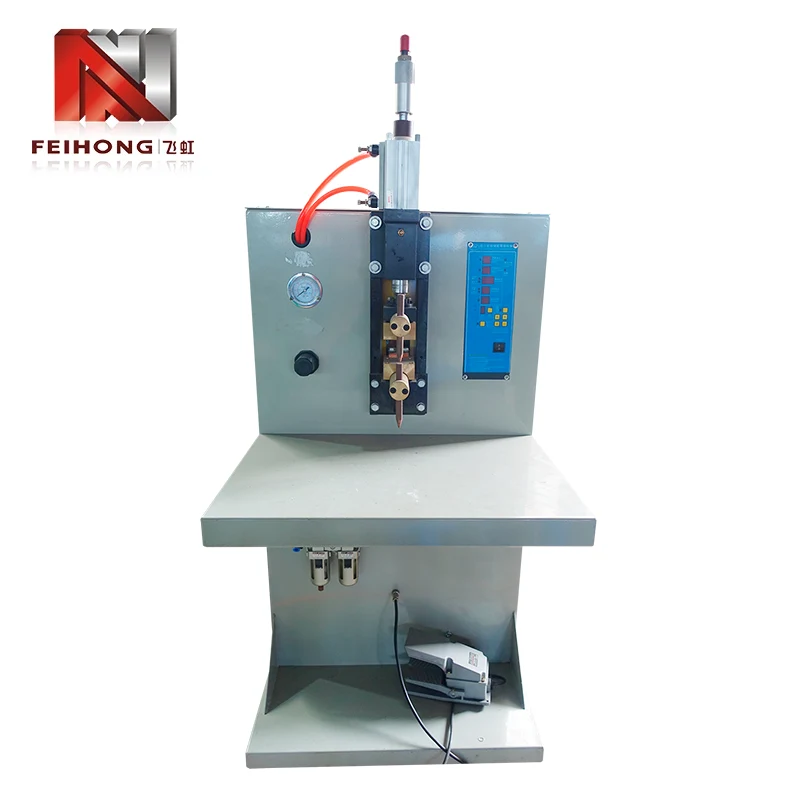

Feihong® è un'affermata fabbrica di saldatrici a punti per resistenza all'accumulo di energia che presenta la FH-149A, una saldatrice a resistenza a scarica di condensatori ad azionamento pneumatico progettata appositamente per i requisiti di giunzione specifici della produzione di tubi di riscaldamento elettrico. Prodotta da Zhaoqing Feihong Machinery & Electrical Co., Ltd., un'azienda fondata nel 1992 con decenni di dedizione alle soluzioni complete per apparecchiature per tubi riscaldanti, questa macchina affronta le attività di saldatura essenziali tra filo resistivo e terminali, e tra terminali e capicorda che definiscono il gruppo dell'elemento riscaldante.

Introduzione alla macchina

L'FH-149A appartiene alla famiglia delle saldatrici a punti a resistenza ma utilizza un'architettura di accumulo di energia che differisce dalle saldatrici a resistenza CA standard. Invece di prelevare corrente continua direttamente dalla rete durante la saldatura, la macchina prima carica un banco di condensatori interno a un livello di tensione preselezionato, quindi rilascia l'energia immagazzinata in un unico, rapido impulso attraverso gli elettrodi di saldatura.

Questo approccio di accumulo dell’energia offre numerosi vantaggi intrinseci alla saldatura a resistenza. L'impulso breve e ad alta energia crea una zona di calore concentrata sull'interfaccia di saldatura, formando rapidamente un nucleo di saldatura solido e limitando la diffusione del calore al materiale di base circostante. Per i fili di resistenza sottili e i terminali di piccolo diametro comunemente presenti negli elementi riscaldanti, questo apporto di calore controllato aiuta a prevenire il surriscaldamento o la bruciatura che può verificarsi con metodi di saldatura di lunga durata.

L'attuazione pneumatica gestisce il movimento dell'elettrodo e l'applicazione della forza, garantendo che la pressione verso il basso rimanga stabile da una saldatura all'altra. La forza costante dell'elettrodo è un parametro critico nella qualità della saldatura a punti a resistenza, poiché influenza direttamente la resistenza di contatto, la generazione di calore e la formazione dei pepite finali.

Caratteristiche principali

La saldatrice a punti con resistenza per l'accumulo di energia incorpora caratteristiche di progettazione su misura per le esigenze degli ambienti di produzione di tubi riscaldanti:

1. Tecnologia di scarica del condensatore:L'energia immagazzinata fornisce una corrente di saldatura stabile e ripetibile, indipendente dalle fluttuazioni della tensione di rete, garantendo risultati costanti su cicli di produzione estesi.

2. Produzione di energia regolabile:La tensione di carica del condensatore è variabile in modo continuo da 0 a 435 V, offrendo agli operatori un controllo preciso sull'energia di saldatura per adattarsi a diversi spessori di filo e dimensioni dei terminali.

3. Sistema di azionamento pneumatico:Gli elettrodi controllati pneumaticamente forniscono una pressione uniforme su ogni ciclo di saldatura, riducendo l'affaticamento dell'operatore ed eliminando la variabilità della pressione manuale nelle configurazioni di saldatura manuale.

4. Compatibilità multitensione:Configurabile per alimentazione in ingresso trifase 380 V, trifase 220 V o monofase 220 V per adattarsi all'infrastruttura elettrica degli impianti di produzione in diverse regioni del mondo.

5. Operazione semplice:Controlli intuitivi e un principio di funzionamento semplice implicano che è necessaria una formazione minima per gli operatori della linea di produzione, supportando un'implementazione più rapida in impianti di produzione nuovi o in espansione.

Parametri di prestazione

Di seguito sono riportate le principali specifiche tecniche del sistema di saldatura a punti a resistenza FH-149A, tutte provenienti dalla documentazione ufficiale delle apparecchiature Feihong:

Con una potenza nominale di 2 KVA, la macchina funziona con una domanda di rete relativamente bassa pur fornendo l'elevata corrente istantanea necessaria per saldature a punti di qualità: un vantaggio caratteristico dei sistemi di saldatura capacitiva con accumulo di energia.

Applicazioni di saldatura

La saldatrice a punti con resistenza ad accumulo di energia serve una serie mirata di operazioni di giunzione all'interno del flusso di lavoro di produzione di tubi riscaldanti, ciascuna delle quali rappresenta un passaggio critico nell'assemblaggio dell'elemento riscaldante finito.

Filo di resistenza per giunti di piombo

All'interno di ogni tubo di riscaldamento elettrico, un filo di resistenza a spirale o diritto genera calore quando la corrente elettrica lo attraversa. Questo filo di resistenza deve essere collegato saldamente ai terminali (chiamati anche barre di piombo) che trasportano la corrente dai terminali esterni all'elemento riscaldante. L'FH-149A crea giunti saldati robusti e a bassa resistenza tra questi componenti, garantendo un efficiente trasferimento di potenza e una lunga durata del tubo riscaldante finito.

Portare il palo ai giunti dei capicorda terminali

Alle estremità esterne del tubo riscaldante, i terminali di piombo si collegano ai capicorda, i punti di connessione in cui l'elemento riscaldante si interfaccia con il cablaggio elettrico esterno. Una saldatura affidabile in questa giunzione è essenziale per prevenire connessioni allentate, resistenza eccessiva e surriscaldamento durante il funzionamento reale. Anche per questa applicazione la macchina produce saldature consistenti e meccanicamente robuste.

Ambito di settore

I tubi riscaldanti prodotti con il supporto di questa attrezzatura servono sia il mercato industriale che quello civile. Le applicazioni industriali si concentrano principalmente sui sistemi di riscaldamento a cavo, mentre le applicazioni civili riguardano gli elettrodomestici e i prodotti per il riscaldamento di uso quotidiano. Le apparecchiature Feihong supportano i produttori che servono entrambi i segmenti del mercato degli elementi riscaldanti.

Capacità di produzione

Feihong mantiene un'attività produttiva integrata verticalmente a Zhaoqing, nella provincia del Guangdong, in Cina. La fabbrica ospita sei distinte aree di officina che coprono collettivamente ogni fase della produzione delle apparecchiature, dalla preparazione iniziale delle materie prime al collaudo finale delle macchine assemblate.

1. Laboratorio di taglio delle materie prime:Prepara grezzi metallici e componenti grezzi per la lavorazione e la fabbricazione a valle.

2. Centro di lavoro:Esegue lavorazioni meccaniche di precisione di componenti meccanici critici utilizzati nelle saldatrici e in altre apparecchiature per tubi di riscaldamento.

3. Officina di produzione di stampi:Produce internamente utensili, matrici e attrezzature personalizzati per supportare la costruzione di apparecchiature sia standard che specializzate.

4. Locale locomotiva riempimento polvere:Area dedicata all'assemblaggio e al collaudo delle apparecchiature di riempimento delle polveri utilizzate nelle linee di produzione di tubi riscaldanti.

5. Locale locomotiva per il restringimento dei tubi:Area di lavoro specializzata per la produzione e la calibrazione di macchinari per il restringimento dei tubi.

6. Officina di assemblaggio macchine:Assemblaggio finale, cablaggio elettrico, test funzionali e verifica di qualità delle macchine completate prima della spedizione.

Garanzia di qualità

Feihong applica un approccio incentrato sulla qualità in tutte le attività di produzione di apparecchiature. L'azienda ha costruito la propria reputazione su operazioni basate sull'integrità e prestazioni affidabili delle apparecchiature, guadagnandosi la fiducia dei produttori di tubi riscaldanti che fanno affidamento su risultati di produzione costanti.

Poiché Feihong è specializzato esclusivamente nella produzione di apparecchiature per la produzione di tubi elettrici per riscaldamento, anziché nella produzione di macchinari industriali generici, il team di ingegneri mantiene una profonda competenza specifica per l'applicazione. Ogni decisione progettuale sull'FH-149A viene valutata rispetto ai reali requisiti di produzione dei tubi riscaldanti, dando vita a una macchina che si allinea perfettamente alle effettive esigenze di fabbrica piuttosto che alle specifiche teoriche di saldatura.

I clienti sono i benvenuti e incoraggiati a visitare la fabbrica di Feihong per ispezionare le attrezzature, esaminare i processi di produzione e discutere i dettagli tecnici direttamente con il team di ingegneri. Il coinvolgimento diretto della fabbrica aiuta gli acquirenti a verificare la qualità costruttiva e a garantire che l'attrezzatura soddisfi i loro specifici requisiti di produzione prima di effettuare un ordine.

Oltre ai modelli standard, Feihong ha una comprovata esperienza nella ricerca e nello sviluppo di apparecchiature personalizzate per tubi di riscaldamento con strutture specializzate per soddisfare le esigenze dei singoli clienti. I progetti personalizzati precedenti includono apparecchiature per tubi di riscaldamento industriale, apparecchiature per tubi di riscaldamento civile, apparecchiature per tubi di riscaldamento a canali caldi e apparecchiature per tubi di riscaldamento per applicazioni di macchinari aerospaziali e militari.

Domande comuni

D: Che tipo di saldatura esegue l'FH-149A?

R: L'FH-149A esegue la saldatura a punti con resistenza ad accumulo di energia, nota anche come saldatura a punti a scarica di condensatore. Utilizza l'energia elettrica immagazzinata dai condensatori per generare un breve impulso ad alta corrente che crea una pepita saldata tra due superfici metalliche nei punti di contatto degli elettrodi.

D: Questa macchina è adatta alla saldatura di materiali diversi dal filo resistivo e dai pali di piombo?

R: L'FH-149A è specificamente progettato e configurato per due operazioni di saldatura primarie nella produzione di tubi riscaldanti: saldatura del filo resistivo al montante in piombo (barra di piombo) e saldatura dal montante in piombo al capocorda terminale. Per altre applicazioni di saldatura, ti consigliamo di discutere i tuoi requisiti specifici con Feihong per valutare l'idoneità dell'attrezzatura.

D: Come vengono garantite la resistenza e la qualità della saldatura?

R: La qualità della saldatura è controllata attraverso due parametri principali regolabili: tensione di carica del condensatore (da 0 a 435 V), che determina l'energia totale erogata per saldatura, e pressione dell'elettrodo pneumatico, che controlla la forza di contatto. Se impostata correttamente per i materiali specifici da unire, la macchina produce saldature uniformi e ripetibili in tutti i cicli di produzione.

D: Qual è il tasso di produzione previsto?

R: In condizioni operative standard con un operatore esperto, l'FH-149A può elaborare circa 30.000 pezzi durante un turno di 8 ore. La produttività effettiva dipende da fattori quali la complessità del pezzo, il livello di abilità dell'operatore e l'efficienza nella preparazione del materiale.

D: La macchina può essere adattata ai diversi sistemi di alimentazione della fabbrica?

R: Sì, l'FH-149A supporta più configurazioni di tensione di ingresso: 380 V trifase, 220 V trifase e 220 V monofase. Ciò consente l'implementazione in impianti di produzione con diversi standard di fornitura elettrica in vari paesi.

D: Posso visitare la fabbrica Feihong prima di ordinare?

R: Certamente. Feihong accoglie i potenziali clienti a visitare la fabbrica di Zhaoqing, Guangdong, Cina. Durante la tua visita potrai ispezionare le apparecchiature finite, osservare il processo di produzione in tutti e sei i laboratori e discutere le specifiche tecniche direttamente con il nostro staff tecnico.

Osservazioni finali

La saldatrice a punti a resistenza per accumulo di energia modello FH-149A di Feihong è una soluzione appositamente progettata per le due operazioni critiche di saldatura a resistenza richieste nella produzione di tubi per riscaldamento elettrico. Combinando la tecnologia di accumulo dell'energia a scarica di condensatore con il controllo pneumatico dell'elettrodo, la macchina fornisce saldature uniformi e di alta qualità con una capacità nominale di 30.000 pezzi per turno di 8 ore. Supportata da un impianto di produzione con sei officine specializzate e oltre 30 anni di esperienza nelle apparecchiature per tubi di riscaldamento, Feihong fornisce ai produttori di tubi di riscaldamento apparecchiature affidabili supportate da una profonda conoscenza delle applicazioni. Che tu stia attrezzando una nuova linea di produzione o sostituendo vecchie apparecchiature di saldatura, l'FH-149A offre le prestazioni, la possibilità di regolazione e la semplicità operativa da cui dipendono i produttori di elementi riscaldanti.

Ti invitiamo a contattare Feihong per una consulenza tecnica dettagliata o per organizzare una visita in fabbrica e una dimostrazione delle attrezzature.
