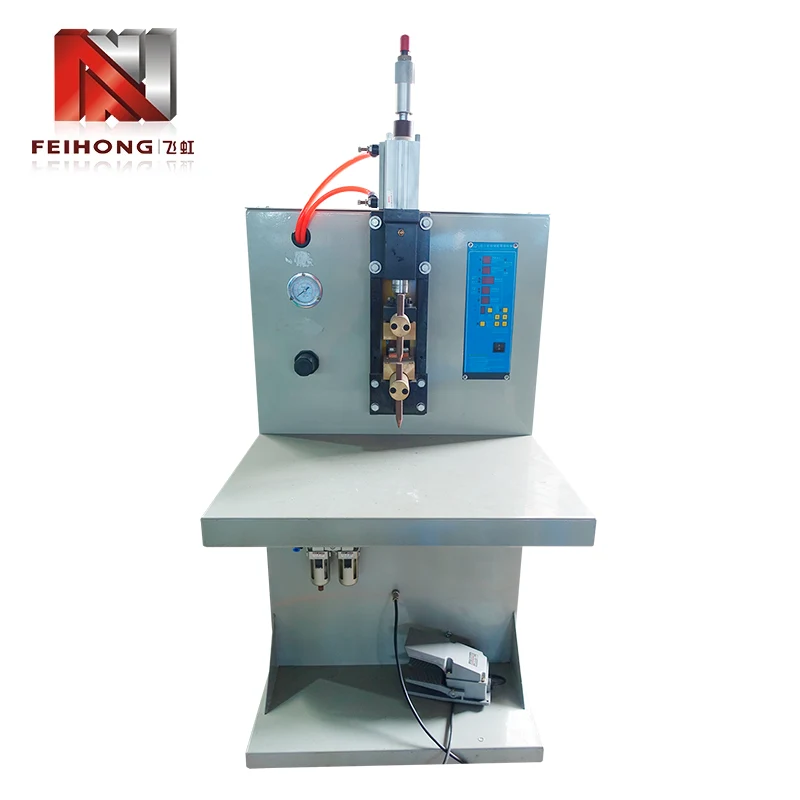

Saldatrice a punti per la saldatura di pali e capocorda

La saldatrice a punti Feihong® per la saldatura di pali e capicorda è progettata appositamente per i produttori di tubi per riscaldamento elettrico che richiedono un'assoluta coerenza del giunto tra le barre di piombo (o capicorda) e i capicorda. In qualità di fornitore di linee complete di produzione di tubi riscaldanti, Feihong® integra questa saldatrice con stazioni di riempimento, sigillatura e collaudo dei tubi. La macchina accetta alimentazione trifase 380V, trifase 220V o monofase 220V, con una potenza nominale di 2KVA e tensione del condensatore regolabile in continuo da 0 a 435V. Il suo sistema di forza pneumatica dell'elettrodo, combinato con la scarica rapida del condensatore, fornisce un impulso di breve durata che crea una saldatura a stato solido con una zona minima influenzata dal calore, preservando la resistenza meccanica del perno in piombo e garantendo al tempo stesso una resistenza del contatto elettrico inferiore a 100 µΩ. Con una produttività comprovata di 30.000 giunzioni per turno di 8 ore, questa saldatrice soddisfa le richieste di volume della produzione di tubi di riscaldamento su larga scala, mentre la sua ripetibilità riduce le rilavorazioni e i guasti sul campo.

Il ruolo critico delle saldature piombo-post nelle prestazioni del riscaldatore

In un tubo di riscaldamento, il collegamento tra il filo della resistenza interna e il capocorda esterno è l'interfaccia più soggetta a guasti. Un giunto ad alta resistenza genera calore locale, accelera l'ossidazione e alla fine apre il circuito. Questa saldatrice affronta queste modalità di guasto attraverso tre scelte progettuali mirate.

• 1. Precisione energetica:l'impostazione della tensione del condensatore (0‑435 V) consente la regolazione fine per diverse combinazioni di materiali: ad esempio, il filo di nichel-cromo con i capicorda in rame richiede un'energia inferiore rispetto all'acciaio inossidabile con il rame.
• 2. Stabilità della forza dell'elettrodo:il sistema pneumatico mantiene una pressione di bloccaggio costante (±2%) indipendentemente dalle fluttuazioni dell'aria dell'officina, garantendo una resistenza di contatto costante prima dello scarico.
• 3. Controllo della durata dell'impulso:il tempo di scarica fisso (≈8 ms) è ottimizzato per le parti a sezione sottile, impedendo la fusione e ottenendo al tempo stesso la fusione completa.

Queste caratteristiche si traducono direttamente in tassi di scarto più bassi e una maggiore durata del riscaldatore, che sono le massime priorità per i produttori di tubi riscaldanti.

Configurazione e manutenzione degli elettrodi per la saldatura dei terminali

Le saldatrici a punti per la saldatura di montanti e capicorda sono spesso realizzate in ottone o rame stagnato, che hanno proprietà termiche diverse rispetto ai montanti. La corretta progettazione e manutenzione dell'elettrodo sono essenziali per ottenere saldature uniformi senza incollature o rientranze eccessive. Le seguenti pratiche sono consigliate dagli ingegneri applicativi di Feihong®.

• 1. Selezione del materiale dell'elettrodo:per i terminali a base di rame, il rame rinforzato con dispersione (ad esempio Cu‑Al₂O₃) offre il miglior equilibrio tra conduttività e resistenza alla deformazione; per i terminali in acciaio è preferibile il rame-tungsteno.
• 2. Geometria della punta:un piccolo raggio (R2‑R3) sull'elettrodo superiore concentra la corrente per una pepita uniforme, mentre l'elettrodo inferiore deve essere piatto o leggermente bombato per supportare il perno dell'elettrocatetere senza piegarsi.
• 3. Pulizia e vestizione:l'accumulo di ossido sulla punta aumenta la resistenza di contatto e provoca spruzzi. Una leggera ravvivatura ogni 500‑800 saldature con una lima fine o un ravvivatore per elettrodi ripristina la forma e rimuove i contaminanti.
• 4. Acqua di raffreddamento (opzionale):per cicli intensivi continui, sono disponibili portaelettrodi raffreddati ad acqua per prevenire il surriscaldamento e ridurre l'usura della punta.

L'adozione di queste linee guida aiuta a mantenere la qualità della saldatura su lunghi cicli di produzione e prolunga la durata degli elettrodi, riducendo i costi dei materiali di consumo e i tempi di fermo.

Regolazione dei parametri per diverse coppie di materiali

La versatilità di questa saldatrice deriva dalla tensione del condensatore regolabile e dalla pressione pneumatica. Tuttavia, trovare la combinazione ottimale per una specifica coppia di materiali richiede test sistematici. La tabella seguente fornisce i punti di partenza basati sui materiali comuni dei tubi di riscaldamento.

Materiale del palo principale	Materiale terminale	Tensione del condensatore (V)	Forza dell'elettrodo (kN)
Lega Ni‑Cr (ø2,5 mm)	Ottone (t=0,8 mm)	280‑320	1.8‑2.2
Acciaio inossidabile (ø3,0 mm)	Rame (t=1,0 mm)	340‑380	2.0‑2.5
Acciaio rivestito di rame (ø2,0 mm)	Rame stagnato	220‑260	1,5‑1,8
Inconel (ø2,8 mm)	Acciaio nichelato	300‑350	2.2‑2.6

Questi valori sono suggerimenti iniziali; le impostazioni finali devono essere convalidate controllando il diametro del nucleo di saldatura (obiettivo 1,2‑1,5× diametro del filo) e la resistenza del test di trazione. Feihong® fornisce l'ottimizzazione dei parametri in loco come parte del nostro servizio di messa in servizio.

Guadagni di produttività ed esempio di un caso reale

Il passaggio da una saldatrice a punti CA convenzionale a questa macchina a scarica di condensatori spesso produce miglioramenti immediati sia in termini di velocità che di qualità. Uno stabilimento di tubi riscaldanti di medie dimensioni nel Guangdong ha sostituito tre unità più vecchie con due macchine FH‑149A e ha ottenuto i seguenti risultati in un periodo di sei mesi.

• 1. Aumento della produttività:ogni macchina produce costantemente 30.000 saldature per turno, eguagliando la precedente produzione di 1,5 macchine, liberando così spazio.
• 2. Riduzione degli scarti:il tasso di scarto per la saldatura a piombo è sceso dall'1,8% allo 0,2%, risparmiando circa 120.000 tubi finiti all'anno.
• 3. Risparmio energetico:il principio della scarica del condensatore consuma il 40% in meno di energia per saldatura rispetto alle vecchie unità CA, riducendo le bollette elettriche di oltre 2.000 dollari all'anno.
• 4. Accettazione dell'operatore:il semplice quadrante della tensione e i controlli del manometro hanno ridotto il tempo di formazione da due giorni a quattro ore.

Questi vantaggi tangibili dimostrano che l’investimento in un saldatore specializzato si ripaga rapidamente migliorando al tempo stesso la stabilità complessiva della produzione.

Test di fabbrica e certificazioni di qualità

Ogni macchina che lascia lo stabilimento Feihong® viene sottoposta a un protocollo di test completo che simula le condizioni di produzione reali. Le nostre sei officine dedicate (lavorazione meccanica, assemblaggio elettrico, avvolgimento del trasformatore, formatura di condensatori, verniciatura e assemblaggio finale) ci consentono di controllare la qualità dalle materie prime al prodotto finito.

• 1. Test del banco di condensatori:ogni condensatore viene misurato per ESR e capacità; il banco assemblato viene sottoposto a 500 cicli di carica-scarica alla massima tensione per verificarne la stabilità.
• 2. Prova del circuito pneumatico:la linearità e la ripetibilità della corsa e della pressione del cilindro vengono controllate utilizzando un manometro calibrato.
• 3. Test delle prestazioni di saldatura:viene saldata una serie di provini di prova standard (filo Ni‑Cr al capocorda in rame); il diametro della pepita e la resistenza alla trazione vengono registrati e devono soddisfare le specifiche interne.
• 4. Sicurezza elettrica:la resistenza di isolamento, la rigidità dielettrica e la continuità di terra sono testate secondo la norma IEC 60204‑1.

Ogni saldatrice a punti per la saldatura di montanti e capicorda viene fornita con un certificato di test e una garanzia di 12 mesi che copre tutte le parti non soggette a usura. Manteniamo inoltre un inventario locale dei pezzi di ricambio per una rapida sostituzione.

Domande frequenti sulla saldatura dei terminali

D: Come posso evitare che i capicorda dei terminali scoloriscano dopo la saldatura?
R: Lo scolorimento è causato dall'ossidazione dovuta al calore eccessivo. Ridurre la tensione del condensatore in incrementi di 10 volt fino a quando la saldatura è ancora resistente ma il capocorda conserva il suo colore originale. Inoltre, assicurarsi che la forza dell'elettrodo sia sufficiente a mantenere un buon contatto: una forza bassa può causare archi elettrici e surriscaldamento.

D: Questo saldatore è in grado di gestire terminali in piombo con saldatura o rivestimento pre-applicati?
R: Sì, ma potrebbe essere necessario abbassare leggermente la tensione (del 10‑15%) perché il rivestimento può abbassare la resistenza di contatto. Si consiglia, se possibile, di pulire il rivestimento dalla zona di saldatura, oppure di effettuare una prova di funzionamento per determinare i parametri ottimali.

D: Con quale frequenza devo sostituire il banco di condensatori?
R: Con un utilizzo normale (30.000 saldature/turno, turno singolo), i condensatori elettrolitici hanno una durata prevista di circa 5‑7 anni o 1 milione di cicli di carica. Si consiglia un controllo annuale della capacità; se il valore scende di oltre il 15% si consiglia la sostituzione.

D: Qual è la quantità minima d'ordine per questa macchina?
R: Non esiste un MOQ per il modello standard. Vendiamo singole unità e pacchetti di linee di produzione. Si prega di contattare il nostro team di vendita per tempi di consegna e prezzi.
