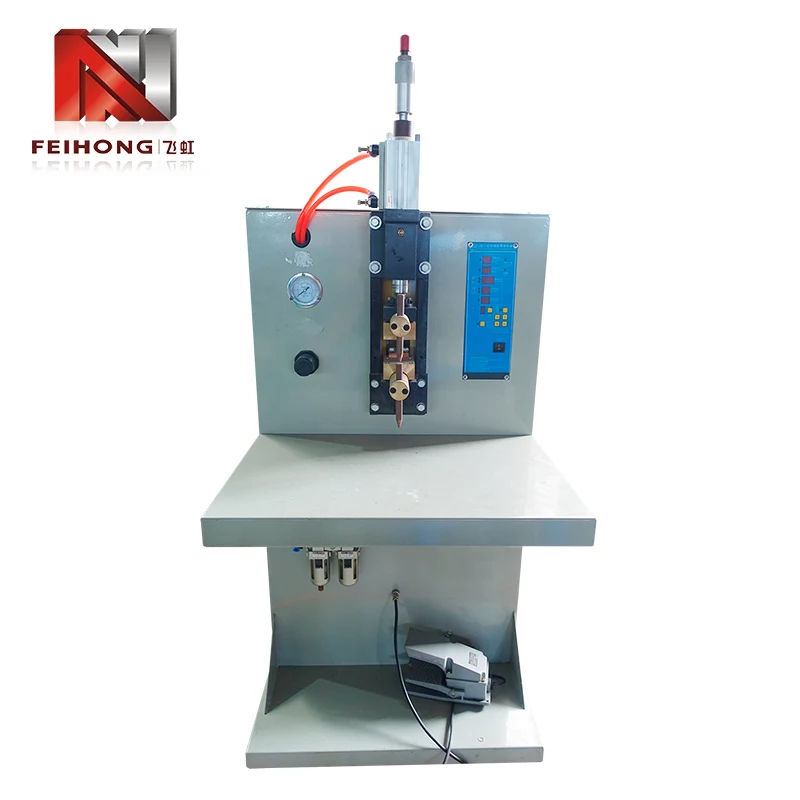

Saldatrice a punti per accumulo di energia per fili resistivi

Posizionamento del prodotto

L'FH-149A occupa una nicchia specifica all'interno delle apparecchiature di saldatura a punti: è progettato specificamente per le operazioni di giunzione coinvolte nella produzione di elementi riscaldanti elettrici, con particolare attenzione alle connessioni dei fili resistivi. A differenza delle saldatrici a punti per uso generico che richiedono un'ampia riconfigurazione per applicazioni con filo sottile, questa macchina è calibrata e pronta per le esatte combinazioni di materiali che si trovano all'interno dei tubi riscaldanti: filo riscaldante a resistenza fine unito a montanti o barre di piombo e montanti di piombo uniti ai capicorda terminali.

Il principio di funzionamento dell'accumulo di energia è particolarmente adatto per applicazioni con fili resistivi. Invece di assorbire corrente continua dalla rete elettrica durante la saldatura, la macchina carica i condensatori interni a una tensione impostata e rilascia l'energia immagazzinata in un unico, breve impulso. La breve durata dell'impulso concentra il calore sull'interfaccia di saldatura, formando un nucleo solido prima che il calore possa propagarsi lungo il filo e causare danni alle sezioni adiacenti dell'elemento riscaldante.

L'attuazione pneumatica dell'elettrodo integra il sistema di accumulo dell'energia applicando una forza verso il basso costante e ripetibile ad ogni ciclo di saldatura. Una pressione costante è particolarmente critica quando si saldano fili resistivi sottili, poiché una forza irregolare può portare a una resistenza di contatto incoerente e a una qualità di saldatura variabile da un pezzo all'altro.

Capacità di saldatura

Come saldatrice a punti per accumulo di energia per fili resistivi, la FH-149A copre le due operazioni di giunzione primarie richieste nell'assemblaggio dei tubi di riscaldamento, insieme alle caratteristiche di supporto che vanno a vantaggio dell'efficienza produttiva:

1. Saldatura del filo di resistenza al piombo:Crea connessioni elettriche sicure e a bassa resistenza tra il filo dell'elemento riscaldante e i terminali conduttori (barre di piombo), garantendo un trasferimento di corrente affidabile e resistenza meccanica al giunto.

2. Saldatura del montante principale per il capocorda terminale:Unisce i montanti esterni dei terminali ai capicorda terminali, formando l'interfaccia di connessione esterna del tubo di riscaldamento con saldature meccanicamente robuste che resistono alle sollecitazioni di installazione e operative.

3. Impostazioni energetiche regolabili:La tensione di carica del condensatore varia da 0 a 435 V ed è completamente regolabile, consentendo al personale di produzione di abbinare l'energia di saldatura a diametri di filo specifici e dimensioni dei terminali per risultati ottimali.

4. Produttività ad alto volume:La capacità nominale raggiunge i 30.000 pezzi per turno di 8 ore, supportando programmi di produzione di tubi riscaldanti sia a volume medio che elevato senza diventare un collo di bottiglia della produzione.

5. Interfaccia operatore semplice:I controlli semplici consentono di formare rapidamente gli operatori di linea e il funzionamento quotidiano non richiede certificazioni di saldatura specializzate o formazione tecnica avanzata.

Dati tecnici

Le seguenti specifiche sono parametri ufficiali Feihong per la saldatrice a punti con accumulo di energia pneumatica FH-149A:

La potenza nominale di 2 KVA riflette l'assorbimento medio della rete piuttosto che la corrente di picco di saldatura, che è un vantaggio caratteristico dei sistemi a scarica capacitiva: forniscono un'elevata potenza di saldatura istantanea mantenendo il carico medio dell'impianto relativamente basso.

Casi d'uso target

L'FH-149A serve i produttori di tubi riscaldanti che producono elementi per i mercati finali sia industriali che civili, ovunque il filo resistivo debba essere unito in modo affidabile a terminali conduttivi.

Produzione di tubi per riscaldamento industriale

Dal punto di vista industriale, i tubi riscaldanti sono ampiamente utilizzati nei sistemi di riscaldamento via cavo e in altre applicazioni di riscaldamento industriale. Questi ambienti richiedono elementi riscaldanti durevoli e di lunga durata con collegamenti elettrici affidabili, rendendo essenziale una qualità di saldatura costante. L'FH-149A supporta i produttori che producono elementi riscaldanti per queste applicazioni industriali più richieste.

Elementi Riscaldanti Civili ed Elettrodomestici

Per il settore civile, i tubi riscaldanti vengono utilizzati negli apparecchi elettrici di uso quotidiano e nei prodotti per il riscaldamento domestico. La produzione di elettrodomestici di consumo in grandi volumi richiede apparecchiature in grado di mantenere il ritmo di produzione mantenendo bassi i tassi di difettosità. La capacità di 30.000 pezzi per turno dell'FH-149A si allinea bene con le esigenze di produttività delle linee di produzione di elementi riscaldanti per elettrodomestici.

Varianti specializzate dei tubi di riscaldamento

Oltre ai modelli industriali e civili standard, Feihong ha anche sviluppato attrezzature per categorie di tubi di riscaldamento specializzati, tra cui tubi di riscaldamento a canali caldi e tubi di riscaldamento per macchinari aerospaziali e militari. Il principio di giunzione del filo resistivo sottostante rimane coerente in tutte queste categorie e la gamma di energia regolabile dell'FH-149A si adatta a diverse specifiche di filo e terminale.

Vantaggio competitivo

Quando si valutano le apparecchiature di saldatura per applicazioni con filo resistivo, diversi fattori distinguono il Feihong FH-149A dalle alternative generiche di saldatura a punti presenti sul mercato.

1. Costruito appositamente per la produzione di tubi riscaldanti:Molte saldatrici a punti sul mercato sono macchine industriali generiche che richiedono modifiche, attrezzature personalizzate o un'ampia regolazione dei parametri per funzionare in modo efficace con fili sottili di resistenza. L'FH-149A è progettato fin dall'inizio per le attività di assemblaggio di tubi riscaldanti, quindi arriva pronto per le specifiche operazioni di giunzione di fili resistivi e terminali in piombo che i produttori di elementi riscaldanti eseguono ogni giorno.

2. Profonda competenza applicativa dietro il design:Feihong si è concentrata esclusivamente sulle apparecchiature per la produzione di tubi riscaldanti dal 1992. Questa specializzazione decennale significa che il team di ingegneri comprende le reali sfide della produzione - tassi di rottura del filo, requisiti di conduttività dei giunti, coerenza della produzione su turni - e incorpora tale conoscenza nella progettazione di ogni macchina, piuttosto che costruire saldatrici generiche per ampi mercati.

3. Produzione integrata per il controllo qualità:Feihong gestisce sei laboratori interni che si occupano del taglio delle materie prime, della lavorazione meccanica, della realizzazione di stampi e dell'assemblaggio finale. Questa integrazione verticale significa che i componenti critici vengono prodotti e ispezionati sotto lo stesso tetto, anziché essere acquistati da più fornitori esterni con standard di qualità diversi.

4. Capacità di personalizzazione per requisiti speciali:I modelli standard funzionano per la maggior parte delle linee di produzione di tubi riscaldanti, ma quando i produttori hanno requisiti unici (dimensioni dei cavi insolite, configurazioni speciali dei terminali, forme degli elettrodi personalizzate) Feihong ha una consolidata esperienza di ricerca e sviluppo nello sviluppo di apparecchiature specializzate per tubi riscaldanti su ordinazione. Ciò include progetti passati per applicazioni di tubi di riscaldamento a canali caldi, aerospaziali e militari.

5. Accesso diretto alla fabbrica e verifica:Gli acquirenti sono invitati a visitare la fabbrica Feihong a Zhaoqing, nel Guangdong, per ispezionare le attrezzature, osservare la produzione e discutere i dettagli tecnici in loco. Il coinvolgimento diretto in fabbrica elimina strati di intermediari e offre agli acquirenti piena visibilità su chi sta costruendo le loro apparecchiature e su come vengono realizzate.

Sfondo di fabbrica

Zhaoqing Feihong Machinery & Electrical Co., Ltd. opera dalla sua base produttiva nel distretto di Duanzhou, città di Zhaoqing, provincia del Guangdong, Cina. L'azienda è stata fondata nel 1992 e per tutta la sua storia ha mantenuto un focus costante sulla progettazione e produzione di set completi di apparecchiature per tubi di riscaldamento elettrico.

Lo stabilimento è organizzato in sei aree di officina specializzate che gestiscono le diverse fasi della produzione delle attrezzature. Questi includono un'officina per il taglio delle materie prime per la preparazione del materiale, un centro di lavoro per la produzione di componenti di precisione, un'officina per la produzione di stampi per utensili personalizzati, una sala locomotive per il riempimento di polvere, una sala locomotive per il restringimento dei tubi e un'officina dedicata per l'assemblaggio di macchine in cui l'attrezzatura finita viene costruita, testata e verificata prima della spedizione.

Nel corso degli anni, Feihong ha ricercato, sviluppato e portato in produzione con successo molti tipi di apparecchiature per tubi di riscaldamento elettrico con strutture specializzate, rispondendo direttamente alle specifiche richieste dei clienti. La gamma di prodotti si estende alle apparecchiature per tubi di riscaldamento industriale, alle apparecchiature per tubi di riscaldamento civile, alle apparecchiature per tubi di riscaldamento a canale caldo e alle apparecchiature per la produzione di tubi di riscaldamento relative a macchinari aerospaziali e militari.

Domande frequenti sull'acquirente

D: Questa saldatrice è realizzata appositamente per applicazioni con fili resistivi?

R: Sì, l'FH-149A è costruito appositamente per le due operazioni di saldatura principali nella produzione di tubi riscaldanti: unione del filo di resistenza ai montanti in piombo (barre di piombo) e unione dei montanti in piombo ai capicorda terminali. Si tratta di una delle macchine standard utilizzate dai produttori di tubi di riscaldamento ed è configurata in fabbrica per questi compiti specifici.

D: In che modo il design dell'accumulo di energia apporta vantaggi alla saldatura a filo a resistenza?

R: La saldatura con accumulo di energia (scarica di condensatori) eroga energia di saldatura in un impulso molto breve e controllato. Per i fili sottili di resistenza, ciò significa che il calore è concentrato nel giunto e si dissipa rapidamente, riducendo il rischio di bruciare il filo o danneggiare la sezione dell'elemento riscaldante adiacente pur formando un nucleo di saldatura forte e conduttivo.

D: È possibile regolare l'intensità della saldatura in base ai diversi spessori del filo?

R: Sì, la tensione di carica del condensatore è regolabile in un intervallo compreso tra 0 e 435 V. Gli operatori possono aumentare o diminuire l'energia immagazzinata per adattarsi a diversi calibri di filo di resistenza, dimensioni dei pali di piombo e tipi di materiali, consentendo alla stessa macchina di gestire più specifiche di prodotto su una linea di produzione.

D: Qual è il volume di produzione giornaliero previsto?

R: L'FH-149A ha una capacità produttiva nominale di 30.000 pezzi per turno di 8 ore in condizioni operative standard. La produzione giornaliera effettiva dipenderà dall'esperienza dell'operatore, dall'efficienza nella preparazione del pezzo e dal prodotto specifico fabbricato.

D: Di quale alimentazione elettrica ha bisogno la macchina?

R: La macchina può essere configurata per ingresso trifase 380 V, trifase 220 V o monofase 220 V. Questa flessibilità consente l'installazione in impianti di produzione con diversi standard di rete elettrica in vari paesi e regioni.

D: Feihong può personalizzare la macchina per esigenze di produzione speciali?

R: Feihong ha una vasta esperienza nello sviluppo di apparecchiature per tubi di riscaldamento personalizzate in base alle specifiche esigenze del cliente. I progetti personalizzati precedenti includono apparecchiature per applicazioni di tubi di riscaldamento industriali, civili, a canali caldi e aerospaziali/militari. Contatta Feihong con le tue specifiche tecniche per discutere la fattibilità.

Note di chiusura

Per i produttori di tubi riscaldanti che cercano una saldatrice a punti affidabile per l'accumulo di energia per cavi resistivi, Feihong FH-149A offre una soluzione appositamente realizzata supportata da oltre 30 anni di esperienza specializzata nella produzione di apparecchiature per tubi riscaldanti. Il suo sistema di scarica del condensatore regolabile da 0-435 V offre il controllo preciso dell'energia richiesto dai giunti dei fili di resistenza, mentre l'attuazione pneumatica garantisce una pressione costante durante ogni ciclo di saldatura. Con una produzione nominale di 30.000 pezzi per turno e la flessibilità di gestire operazioni di saldatura sia da filo a montante che da post a capocorda, la macchina si adatta naturalmente alle linee di produzione di tubi riscaldanti sia standard che specializzate. In combinazione con la capacità produttiva integrata di sei officine di Feihong e la comprovata esperienza nello sviluppo di apparecchiature personalizzate, l'FH-149A fornisce sia le prestazioni che l'affidabilità del fornitore di cui i produttori di elementi riscaldanti hanno bisogno.

Feihong accoglie volentieri visite in fabbrica e discussioni tecniche dirette per aiutare gli acquirenti a valutare se l'FH-149A è la soluzione giusta per le loro specifiche esigenze di produzione.
