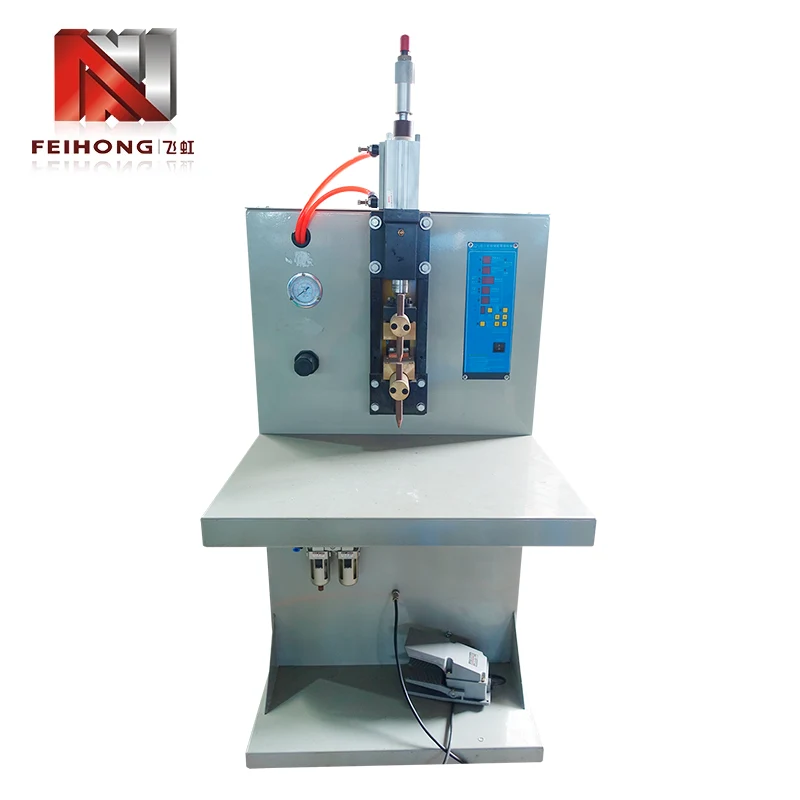

Saldatrice a punti per accumulo di energia a scarica di condensatori

La saldatrice a punti per l'accumulo di energia a scarica di condensatori di Feihong è progettata specificamente per la produzione di tubi di riscaldamento elettrico, dove il filo di resistenza deve essere unito saldamente ai montanti e ai capicorda terminali. In qualità di fornitore leader di linee di produzione complete di tubi riscaldanti, Feihong integra questa stazione di saldatura con altre apparecchiature principali. La macchina funziona con 380 V trifase, 220 V trifase o 220 V monofase, con una potenza nominale di 2 KVA e un intervallo di tensione del condensatore regolabile di 0‑435 V. Il suo principio di scarica del condensatore immagazzina energia e la rilascia in un impulso controllato, producendo forti legami metallurgici con zone termicamente alterate minime. Con una produttività comprovata di 30.000 pezzi per turno, questa saldatrice garantisce una produzione di volumi elevati mantenendo una qualità di giunzione costante.

Principio della saldatura del nucleo

La saldatrice a punti per accumulo di energia a scarica di condensatori funziona secondo un principio collaudato che la differenzia dalle saldatrici a resistenza convenzionali CA o CC. Invece di un flusso di corrente continuo, carica un banco di condensatori a una tensione preimpostata e poi scarica l'energia immagazzinata attraverso gli elettrodi di saldatura in millisecondi. Questo approccio offre diversi vantaggi distinti.

• 1. Rilascio istantaneo di energia:il banco di condensatori fornisce un impulso ad alta corrente (fino a migliaia di ampere) in una frazione di ciclo, creando un calore concentrato nel punto di contatto per una fusione rapida.
• 2. Controllo indipendente di energia e tempo:le impostazioni di tensione (0‑435 V) regolano direttamente l'energia immagazzinata, mentre la durata della scarica è fissata dalle caratteristiche del condensatore, eliminando complesse regolazioni della temporizzazione.
• 3. Dissipazione del calore ridotta:poiché l'impulso è estremamente breve, il materiale circostante rimane freddo, prevenendo l'ossidazione o la ricottura del filo di resistenza e dei terminali.
• 4. Formazione uniforme del nucleo di saldatura:ogni scarica fornisce energia identica, garantendo che ogni saldatura abbia la stessa profondità di penetrazione e forza, indipendentemente dall'abilità dell'operatore.

Questo principio rende la saldatrice particolarmente adatta alla produzione di tubi di riscaldamento, dove la consistenza della saldatura influisce direttamente sulla resistenza elettrica e sulla longevità del prodotto finale.

Confronto delle prestazioni con i saldatori tradizionali

Confrontando la saldatrice con le alternative convenzionali, diversi parametri chiave delle prestazioni ne evidenziano la superiorità. La tabella seguente mette a confronto questa macchina con le tipiche saldatrici a resistenza CA e CC utilizzate in applicazioni simili.

Questo confronto dimostra che la saldatrice a punti per accumulo di energia a scarica di condensatori offre un equilibrio unico di precisione, efficienza e affidabilità, rendendola la scelta preferita per i produttori di tubi di riscaldamento che richiedono una qualità di giunzione costante su lunghi cicli di produzione.

Scenari applicativi

La saldatrice trova ampia applicazione nella produzione di tubi per riscaldamento elettrico, ma la sua versatilità si estende ad altre attività di giunzione dei metalli. Feihong® ha progettato questa macchina per adattarsi a vari pezzi mantenendo i suoi vantaggi principali.

• 1. Filo di resistenza alla barra conduttrice:l'applicazione primaria, garantendo connessioni a bassa resistenza per gli elementi riscaldanti utilizzati in scaldabagni, forni e forni industriali.
• 2. Collegare il montante al capocorda:essenziale per assemblare morsettiere dove la resistenza meccanica e la conduttività elettrica sono fondamentali.
• 3. Saldatura di lamiere sottili:adatto per staffe, protezioni e supporti per sensori fino a 1,5 mm di spessore, utilizzando impostazioni di tensione ridotte.
• 4. Puntatura di piccoli componenti:può essere utilizzato per il fissaggio temporaneo o il preassemblaggio nella produzione automobilistica e di elettrodomestici.

Questi scenari traggono vantaggio dalla capacità del saldatore di fornire un impulso preciso e ripetibile che riduce al minimo la distorsione termica, un problema comune con i metodi di saldatura a corrente continua.

Garanzia di qualità e test di fabbrica

Feihong® produce apparecchiature per tubi riscaldanti dal 1992, gestendo sei officine dedicate per lavorazione meccanica, assemblaggio elettrico, test e logistica. Ogni saldatore è sottoposto a rigorosi controlli di qualità per garantire che soddisfi le esigenze di produzione continua.

• 1. Tracciabilità dei componenti:tutti i condensatori, le valvole pneumatiche e i trasformatori provengono da fornitori certificati e ispezionati all'arrivo.
• 2. Controllo del processo di assemblaggio:ogni macchina è costruita da tecnici esperti seguendo istruzioni di lavoro standardizzate, con controlli intermedi in ogni fase.
• 3. Test di burn-in 24 ore su 24:prima della spedizione, ogni unità esegue un ciclo di saldatura continuo con carichi di produzione simulati per verificare la stabilità e la consistenza della saldatura.
• 4. Certificato di calibrazione:ogni macchina viene fornita con un rapporto di prova che mostra la precisione effettiva della tensione del condensatore, la forza dell'elettrodo e il tempo di ciclo.

Questo sistema completo di garanzia della qualità garantisce che ogni saldatore che lascia la fabbrica Feihong® operi in modo affidabile fin dal primo giorno, con il minimo sforzo di messa in servizio richiesto.

Personalizzazione e supporto post-vendita

Feihong® comprende che ogni linea di produzione ha requisiti unici. Per la saldatrice a punti per accumulo di energia a scarica di condensatori, offriamo diverse opzioni di personalizzazione e un robusto pacchetto post-vendita per garantire il corretto funzionamento delle vostre operazioni.

• 1. Progettazione dell'elettrodo:possiamo produrre elettrodi con forme e materiali personalizzati in base alla geometria del pezzo e alle specifiche di saldatura.
• 2. Regolazione della gamma di tensione:su richiesta, il banco di condensatori può essere regolato per requisiti di tensione specifici al di fuori dell'intervallo standard 0‑435 V.
• 3. Installazione e formazione:forniamo supervisione in loco e formazione per gli operatori, oltre a manuali e guide video dettagliate.
• 4. Disponibilità dei pezzi di ricambio:manteniamo un inventario locale di elettrodi, guarnizioni, condensatori e schede di controllo per ridurre al minimo i tempi di fermo.
• 5. Garanzia:Copertura di 12 mesi su tutti i componenti elettrici e meccanici (esclusi i materiali di consumo).

Con decenni di esperienza e impegno di Feihong® nel supporto ai clienti, puoi fare affidamento su di noi come partner a lungo termine per le tue esigenze di saldatura.

Domande frequenti

D: Qual è lo spessore massimo del materiale che può essere saldato?
R: La macchina è progettata principalmente per la saldatura di fili resistivi (fino a 2,5 mm di diametro) e lamiere sottili fino a 1,5 mm. Per materiali più spessi, consigliamo di consultare il nostro team di ingegneri per valutare la fattibilità con impostazioni modificate di forza dell'elettrodo e tensione.

D: La saldatrice può essere utilizzata per applicazioni diverse da quelle dei tubi di riscaldamento?
R: Sì, il principio della scarica del condensatore funziona bene per qualsiasi saldatura a resistenza di piccole parti in cui è richiesto un apporto di calore controllato. Molti clienti lo utilizzano per la saldatura delle linguette delle batterie, il collegamento dei sensori e l'assemblaggio di componenti elettronici.

D: Quanto tempo occorre per ricaricare il condensatore tra una saldatura e l'altra?
R: Il ciclo di ricarica dura generalmente 0,8-1,2 secondi e consente la potenza nominale di 30.000 saldature per turno di 8 ore. Il tempo di ricarica effettivo dipende dalla tensione impostata e dalla qualità dell'alimentazione in ingresso.

D: Feihong® fornisce condensatori di ricambio e quanto costano?
R: Sì, disponiamo di banchi di condensatori sostitutivi. I prezzi variano a seconda della capacità e della tensione nominale. Contatta il nostro team di vendita per un preventivo aggiornato in base al numero di serie della macchina.

D: Quale manutenzione è necessaria quotidianamente?
R: La manutenzione giornaliera comprende la pulizia degli elettrodi, il controllo della pressione dell'aria pneumatica e l'ispezione visiva di cavi e collegamenti. La manutenzione settimanale prevede la lubrificazione delle parti mobili e il controllo della tenuta dei terminali del condensatore. Un programma di manutenzione dettagliato è incluso nel manuale dell'utente.
